商品説明

サイドバータイプも発売しております!高さ調整・前後移動自由自在!耐荷重もUP!!
DA64Wサイドバー&スライドバーセット2本セット
エブリイワゴンDA64W サイドバー&スライドバーセット2本セット

※当ページの商品です
商品コード0084 手すり&ターンナットネジ留めタイプ

スペース有効活用。バーがなるべく邪魔にならないように取付けたい人は
商品コード0085 ピラー&ターンナットネジ留めタイプ

車壁の穴あけ加工不要。かんたんに取付けたい人は
商品コード0086 ピラー&手すりタイプ

■適合車種
【スズキ】エブリイ DA64W
【マツダ】スクラムワゴン DG64W
【日産】NV100 クリッパーリオ DR64W
【三菱】タウンボックス DS64W

●ターンナットと蝶つがいステーにクランク金具を組み合わせることで、車内にキャリアを取り付けることができるようになりました。

●エブリイワゴンDA64Wは非常に車内キャリア製作のご要望多かったです。
天井頭の上のスペースがずいぶん広いですし、サーファーボーダーならこのスペースにボードを積みたいと思うのは、あまりに普通のことですよね。
しかし、このDA64W年式のエブリィワゴン中積みキャリアなんかまず売ってないんですよね!
ということで作ってしまいました。

このキットは、車壁に穴あけ加工が必要です。
加工と言ってもすでに車壁にある中空壁穴を数ミリ大きくするだけなので、
ホームセンターなどにある電動ドライバーやリーマーを使って、かんたんにできる範囲の加工です。


以下で取り付け手順をご説明いたします。

前バー取り付け手順

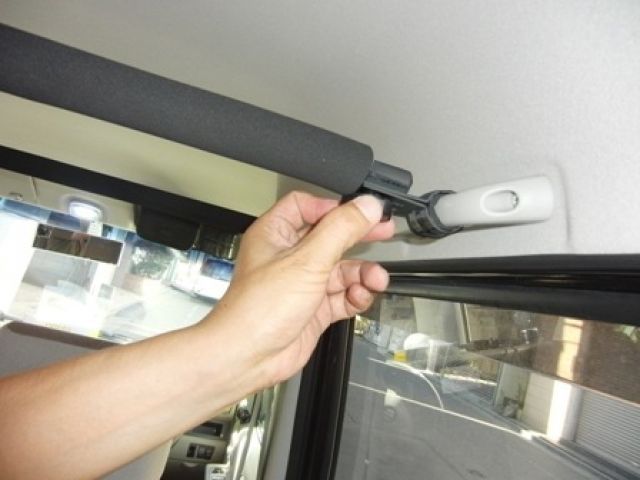

前バーは、手すりを使って取り付けます。金具は手回しボルトで取り付けできるので、
つけ外しがかんたん。しばらく使わないときは、バーを外しておくことができます。



バーの高さは金具の向きを変えることで調節できます。
ボードの形状や枚数に合わせて調整して下さい。

後ろバー取り付け手順



後ろバーは荷室の壁にネジ留めします。こちらは壁に穴を開ける加工が必要になります。
ちょっと手間がかかりますが、穴を開けるだけなので難しくはないですよ。

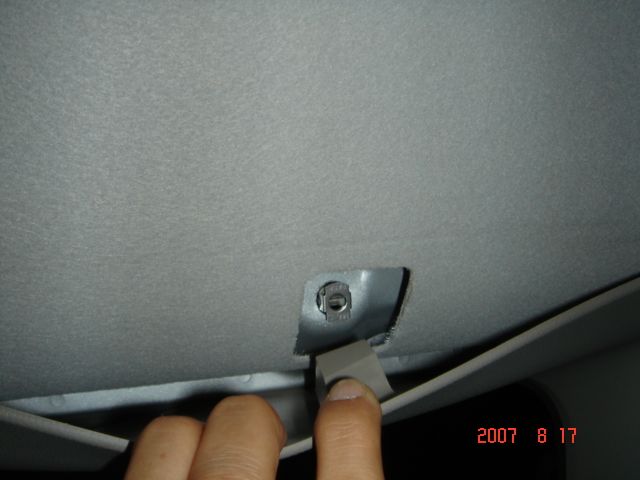

荷室の壁にあるカバーを外すとこのような穴が出てきます。このネジ穴を使って取付けていきます。



この穴にターンナットという、中空壁にネジを固定するための部品を取付けるのですが、このままでは入らないのでドリルを使って穴を拡張します。



10.2ミリまで穴が拡張できたら、ターンナットを差し込みます。



ターンナットにクランク金具を取付けます。ドライバーでネジ留めします。



カバーを元に戻すとこんな感じになります。

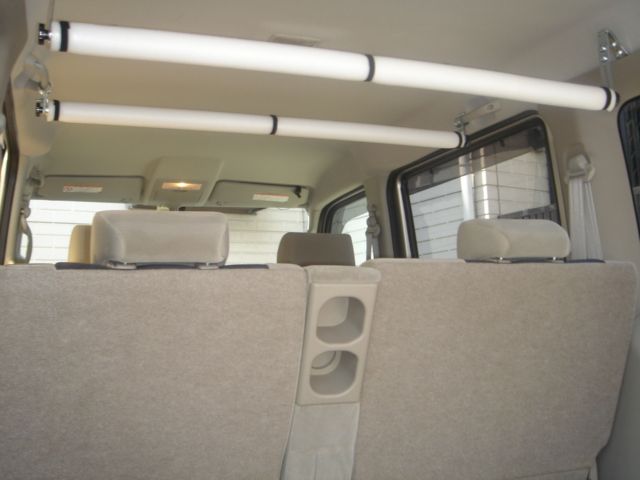

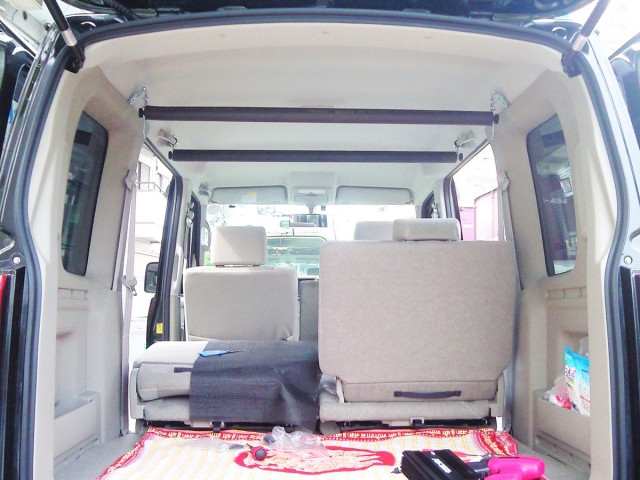

左右とも取付けられたらスライドバーをつけて完成!

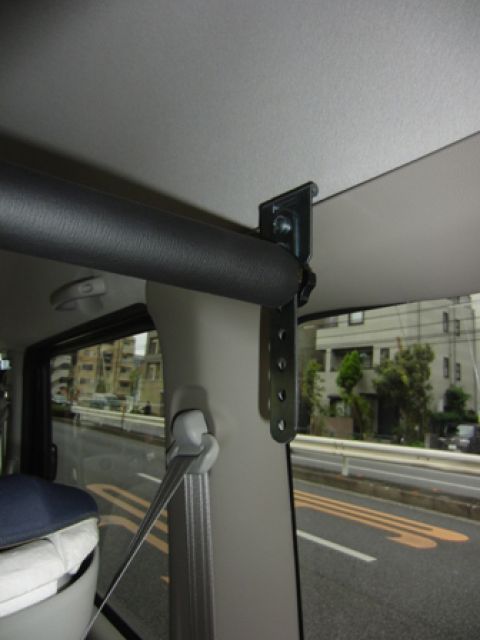

クランク金具には20ミリ間隔で穴が空いているので、バーの高さを細かく調節できます。

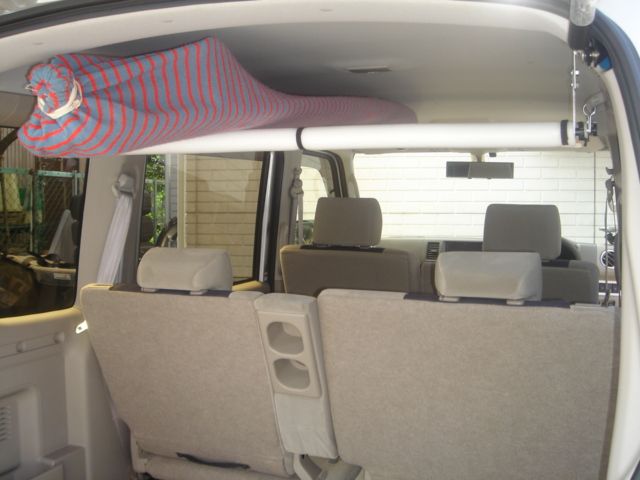

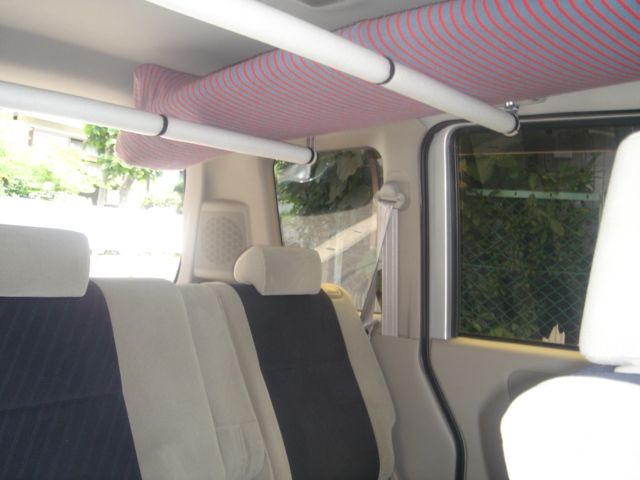

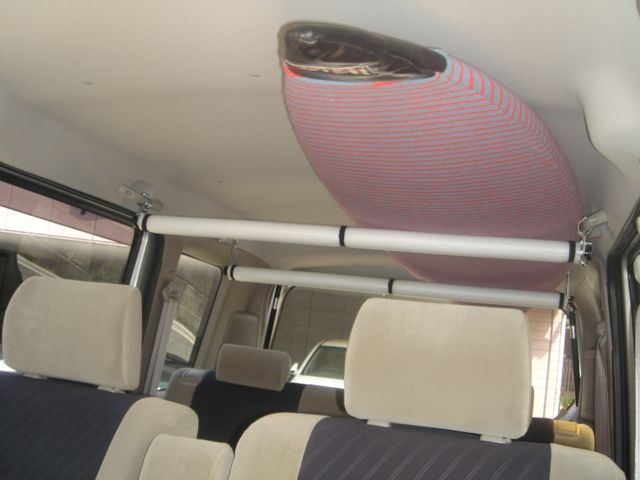

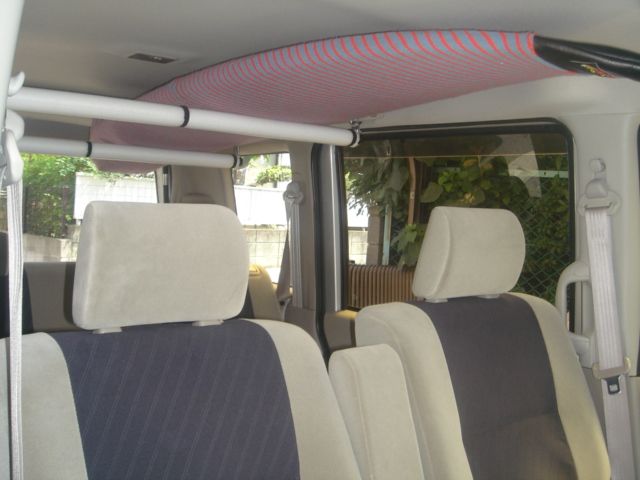

車内で邪魔になっていたボードがすっきり積載できました!

●延長ステーは、4穴 (8センチ) 、6穴 (12センチ)、8穴 (16センチ)の3種類セット(4・6・8穴ステー各2枚入り)が標準装備されてます。

4穴ステーと6穴ステーを接続

●細く丸いバーのため、バーパッドがクルクル回転し
サーフボードなどの長尺物の出し入れ時に楽に取り出せます。

●前バー・後ろバーに装着するボードパッド(長尺物の積載時、クルクル回って出し入れが楽です)が、キットに無料で標準装備されています!
(なみのりこぞうオフィシャルサイトはハイグレードパッドが標準装備)

ハイグレードパッドは通常キット内付属のウレタンパッドとは材質が全く違い、跡がつきにくく、耐久性のある高級発泡チューブ素材で引き締まった高級感があります。
よくマウンテンバイクのグリップ、釣竿のグリップエンドなどに使用される素材です。
ウレタンパッドより外径が細いため、ヘッドクリアランスが確保でき、まるであなたの車の純正キットのように車内をドレスアップします。




購入時のご注意

※長尺物積載予定の方は、予め積載物と車内天井スペースをご確認の上ご注文下さい。

安全にお使いいただくために

※このキットだけでお使いいただくための一通りのものはそろっていますが、急ブレーキなどでの事故を防ぐため別売りのバンドキットをおすすめしています。
バンドでボードとバーをしっかりと固定することができます。

【コゾウオプション】バンドキット2本セット(ショートボード・スキー・スノーボード・脚立用)

【CAPオプション】バンドキット2本セット(ロングボード・SUP用)

使用する上でのご注意

※商品の色合いは、実物とは多少異なる場合があります。

※商品のデザイン、仕様、外観、価格は予告なく変更・改良する場合がありますのでご了承ください。

※急ブレーキ・急発進時、万一の追突時に積載物が動いてしまって危険ですので、
必ずオプションバンドキットか市販の組みひもやゴムチューブでしっかり固定してお使い下さい。

※サイドエアバッグ装着車には正常稼動、安全性未確認のため、使用をお控えいただくかご留意の上お使い下さい。

※弊社ではこの商品に起因する事故や破損、怪我等につきましては一切保障をしておりません。
十分に安全確認をしていただき、過載積に気をつけて必要に応じて補強を行い自己責任の上お使い下さい。
この旨ご了承いただきお使いいただくか、いただけない場合は購入をお控え下さい。
