シボレーアストロ
※車内装かなりいじる自信のない方は、カスタムショップにキットを持ち込み、取り付けしてもらうことをお勧めします。

ご注文時備考欄に車種名と合わせて【ターンナット4個追加、1mキャリアバーの組み合わせ】とお申し付けください。
0065【コゾウキット】2、3列目シート上ともにステー金具直留めタイプ 詳しく見る
アストロ サイドバーショート&スライドバーセット
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

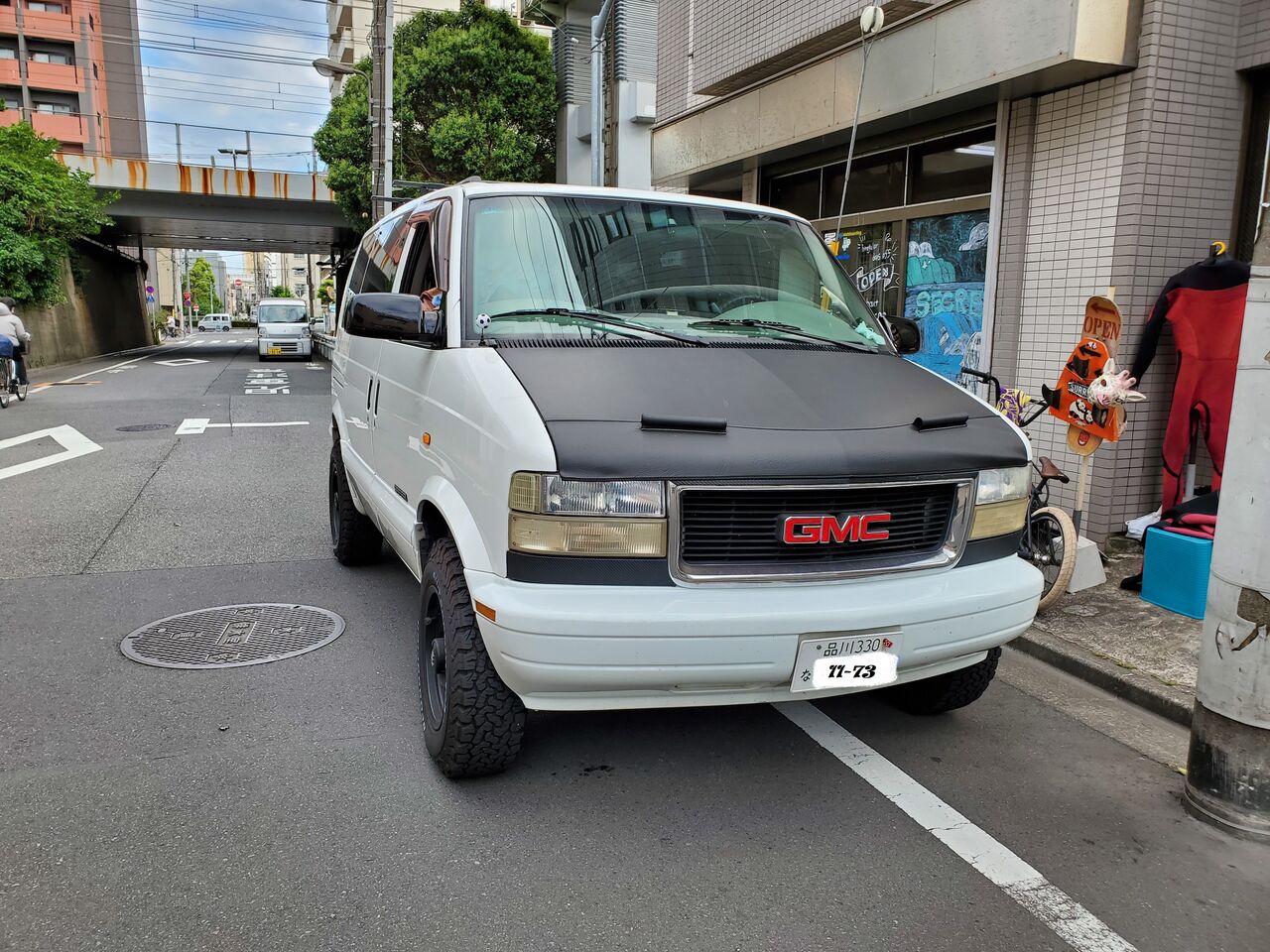

シボレーアストロ 車内キャリア取付け事例


シボレーアストロ 車内キャリア取付け事例

中に積むボードは、9.2フィートと9.0フィート の 2本です。 実際に入れてみたところ、前後方向での大きな余裕はありませんが、 収まる事は確認できました。

取付車種:2000年式 シボレーアストロ スタークラフト ブロアムリミテッド 4WD ハイルーフ

中積みキャリア:商品番号0010 を ベースにした特別キット
蝶つがいステー ターンナット留め式 固定金具兼用タイプ
キャリアバー 120cm × 2
ジョイント金具 ロングタイプ × 4
黒パッド 3m



写真だとわかり難いと思いますが、室内上部に小物入れが 2列目・3列目シートの左右上部にあります。 木製の蓋を開けると、中は厚めのプラスティックの造りになっています。
この小物入れの内側に穴を空けて、ステーを取り付ける事を想定していますが、強度的に問題がありそうであれば、内装のウッド部分の裏側への取り付ける事も可能だと考えております

アストロは年式やカスタム仕様によって車内状況もまちまちで 弊社車内キャリアが取り付けできないものもあるのです。非常にお問い合わせや商品化希望の多い車種にありながらキットができないのもそんな理由からです。
特に今回のA様の車内は実際見てみないと取り付けの可否はお答えできませんが もしDIYにて取り付けがだめでも、ご購入されましたらぜひ車内装のできるショップに持ち込まれて取り付け依頼されれば大丈夫と思います。


お世話になっております Aです。 早速 取り付けてみました。 色々と工夫して取り付けてみましたので 御参考になれば幸いです。

1. ステーの長さが少々 足りなかったので、ホームセンターで長めのステーを購入しました。

2. ステー取付位置が、ウッドの内装の関係で結構奥になってしまうので、「ニトムズ 家具転倒防止金具 自在タイプ」という長めのものを購入しました。

3. ステーを取り付ける箇所(プラスチック)が、想像以上に強度が無さそうだったので2mm厚のアルミで、裏から補強しました。

4. バーが中で、カタカタと動かない様に、シリコーンシーラントを充填しました。

5. ネジが緩まない様に、ロックタイトを塗ってから、ネジ止めしました。

6. ボードへの傷防止と、見た目向上?の為、ステーの表側にも、ラバーの様なモノを貼りました。
(正確には、「オトナシート」 という防振材です)


ブラックパッドの雰囲気も上々で、かなり上手く取り付ける事ができたと思います。

9.0ftと、9.2ftの2本の板を搭載した感想ですが、普通のアストロには無いリヤゲート上部の出っ張りの影響で出し入れが、少々難しい感じがしました。

出っ張り部分には、リヤスピーカーが入っているのですがスピーカーを移動する事で、取り外せる事ができれば出し入れがし易くなると思います。

運転席・助手席のヘッドクリアランスですが、助手席側はシートの背もたれを寝かせれば、特に問題無いのですが運転席側は、背もたれを倒す訳にいかないので、ロングボードを積むのは、少々厳しい印象です。
助手席側にロングボード、運転席側にはショートボード という組み合わせであれば、OKだと思います。

※この実例の場合、 キャリアバーは、通常の70センチの長さの組み合わせでなく、特製の1メートル幅になりますので、 ご注文時備考欄に車種名と合わせて 【ターンナット4個追加、1mキャリアバーの組み合わせ】と お申し付けください。 金額はキットの価格+3000円になります。

※車内装加工に自信のない方は、 カスタムショップにキットを持ち込み、取り付けしてもらうことをお勧めします。

0065【コゾウキット】2、3列目シート上ともにステー金具直留めタイプ

シボレーエクスプレス
詳しくはお問い合わせ下さい。


シボレータホ
以下の2タイプで取付可能です。
年式によってどちらが適合なのか、車内の形状を確認しご選択下さい。
0280 シボレータホ スポーツ 車内キャリア 詳しく見る
0061 ステー金具ネジ留めタイプと手すり固定金具タイプの組み合わせキット(若年式ハイラックスサーフ、旧ボルボなどに使用可
※ ご注文の際には「シボレータホ 延長ステーは6穴ステー×2枚と8穴ステー×4枚」と備考欄にご記入下さい
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

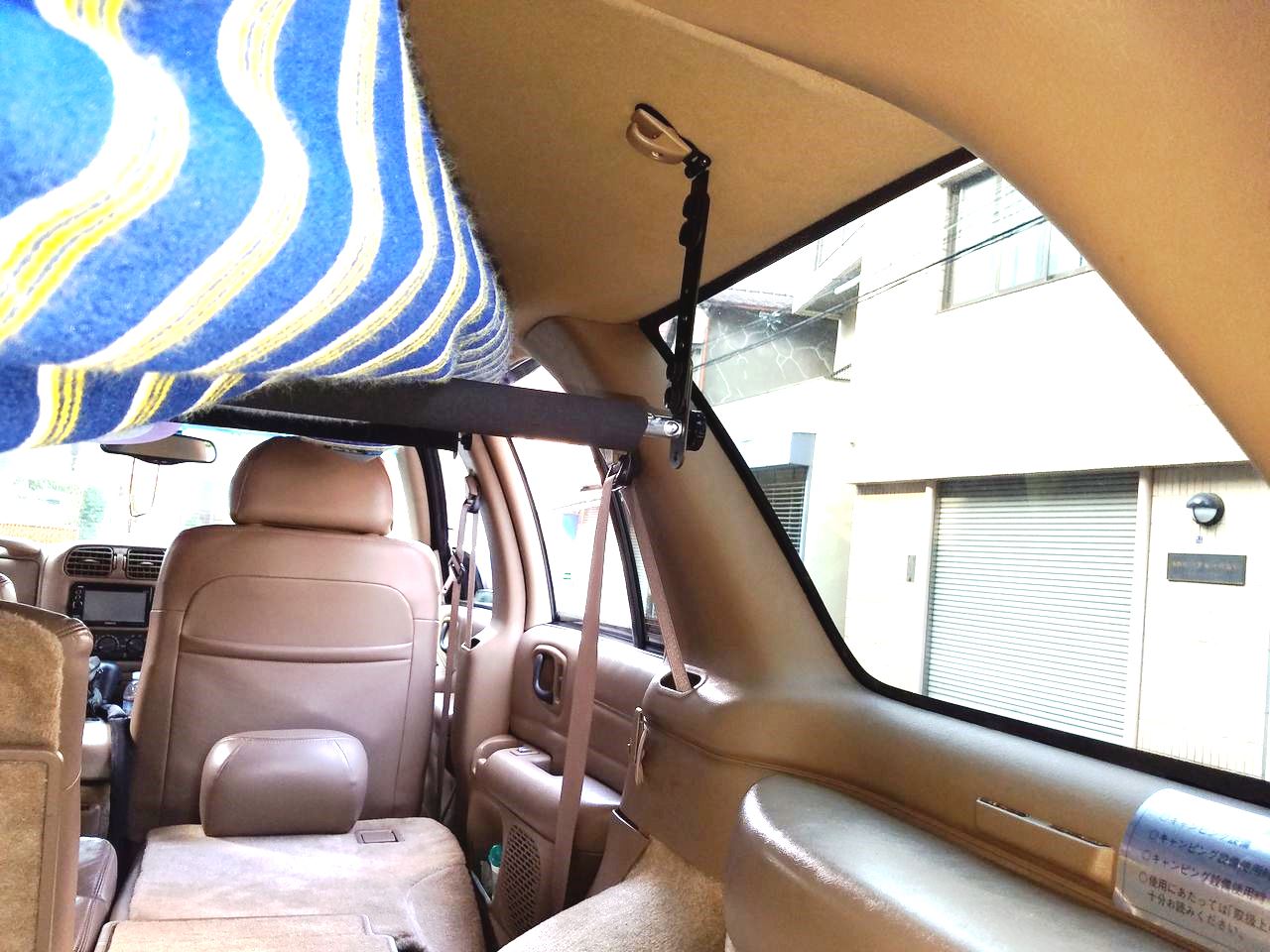

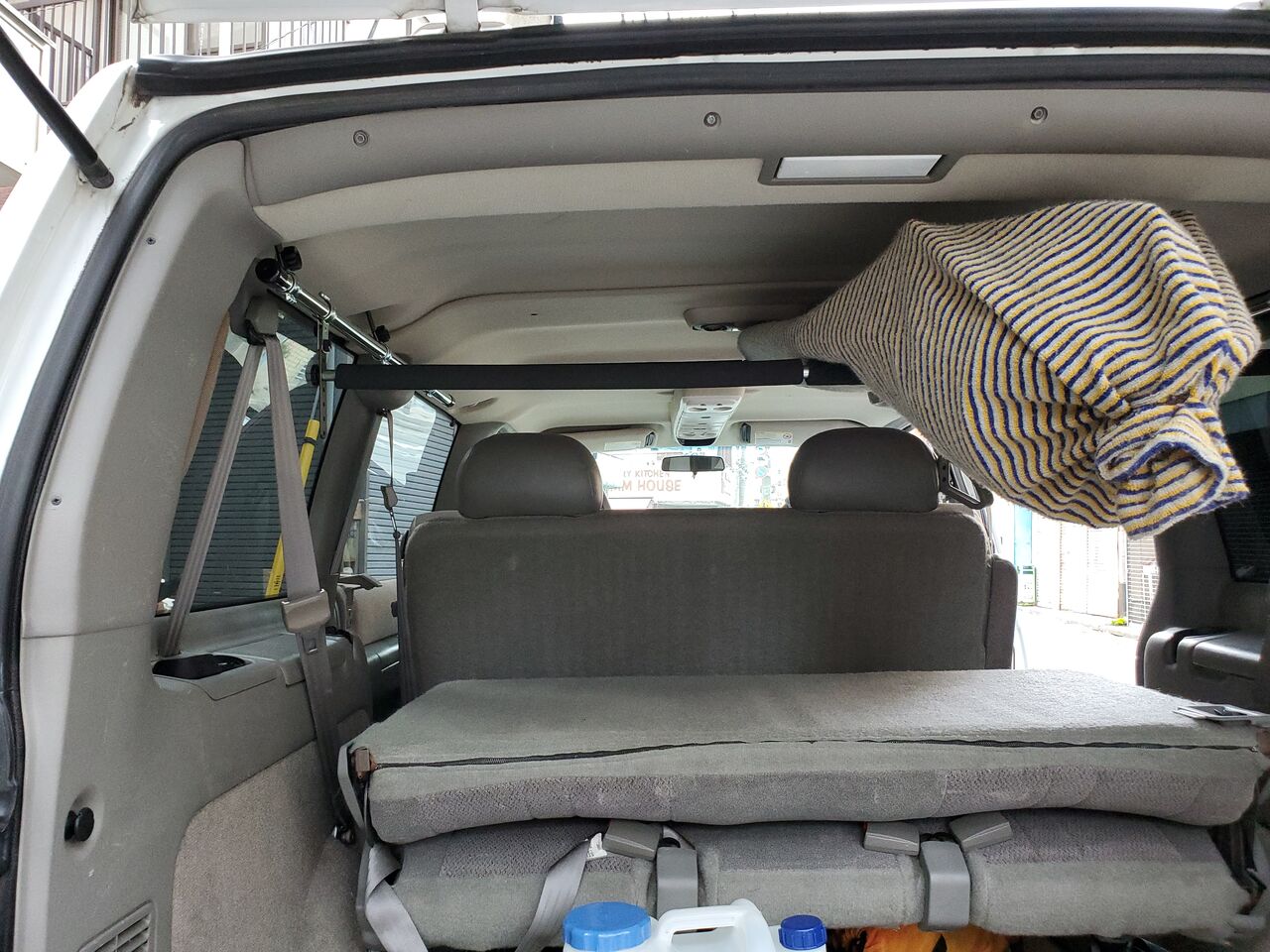

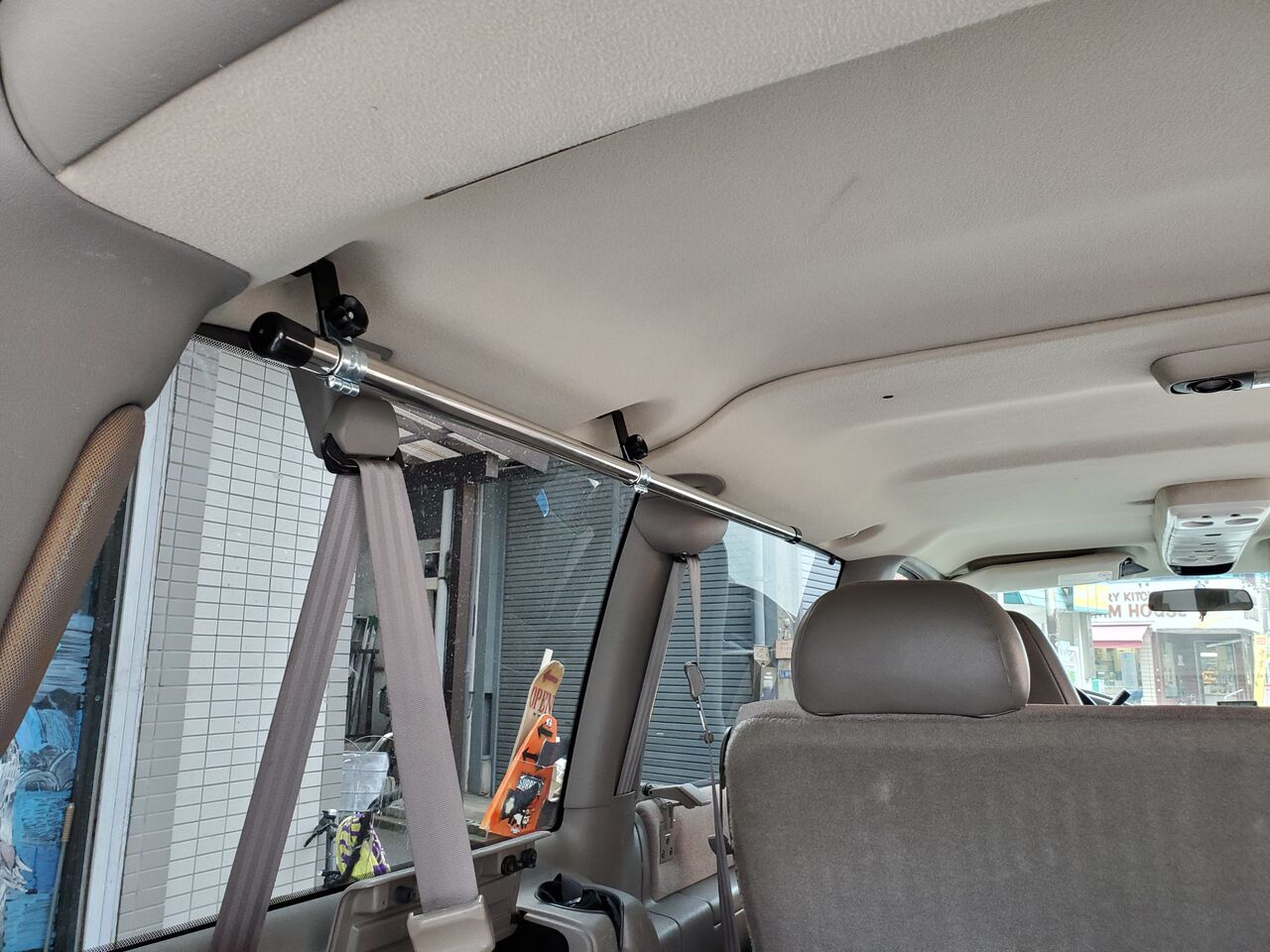

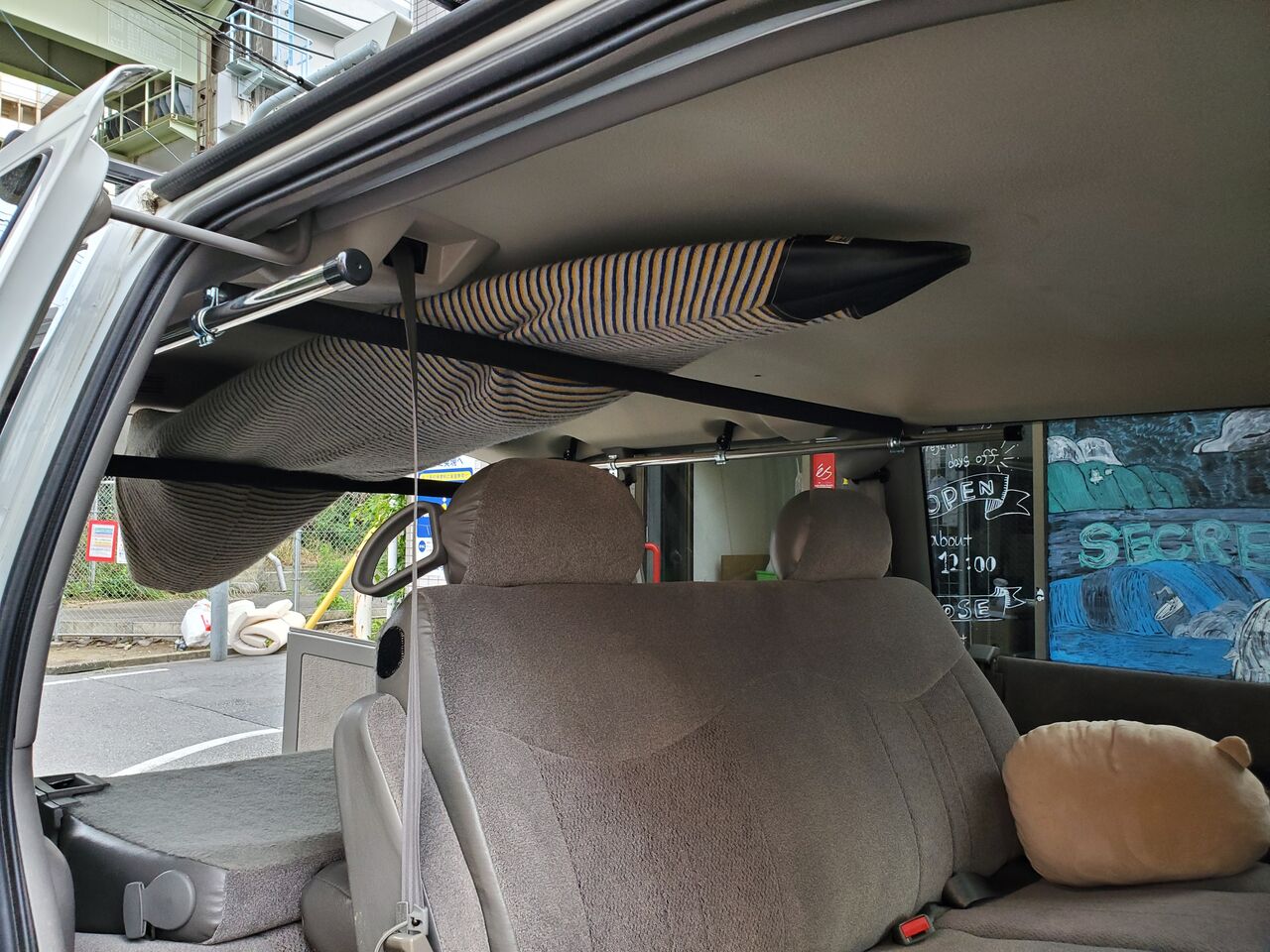

シボレータホ 車内キャリア取付け事例

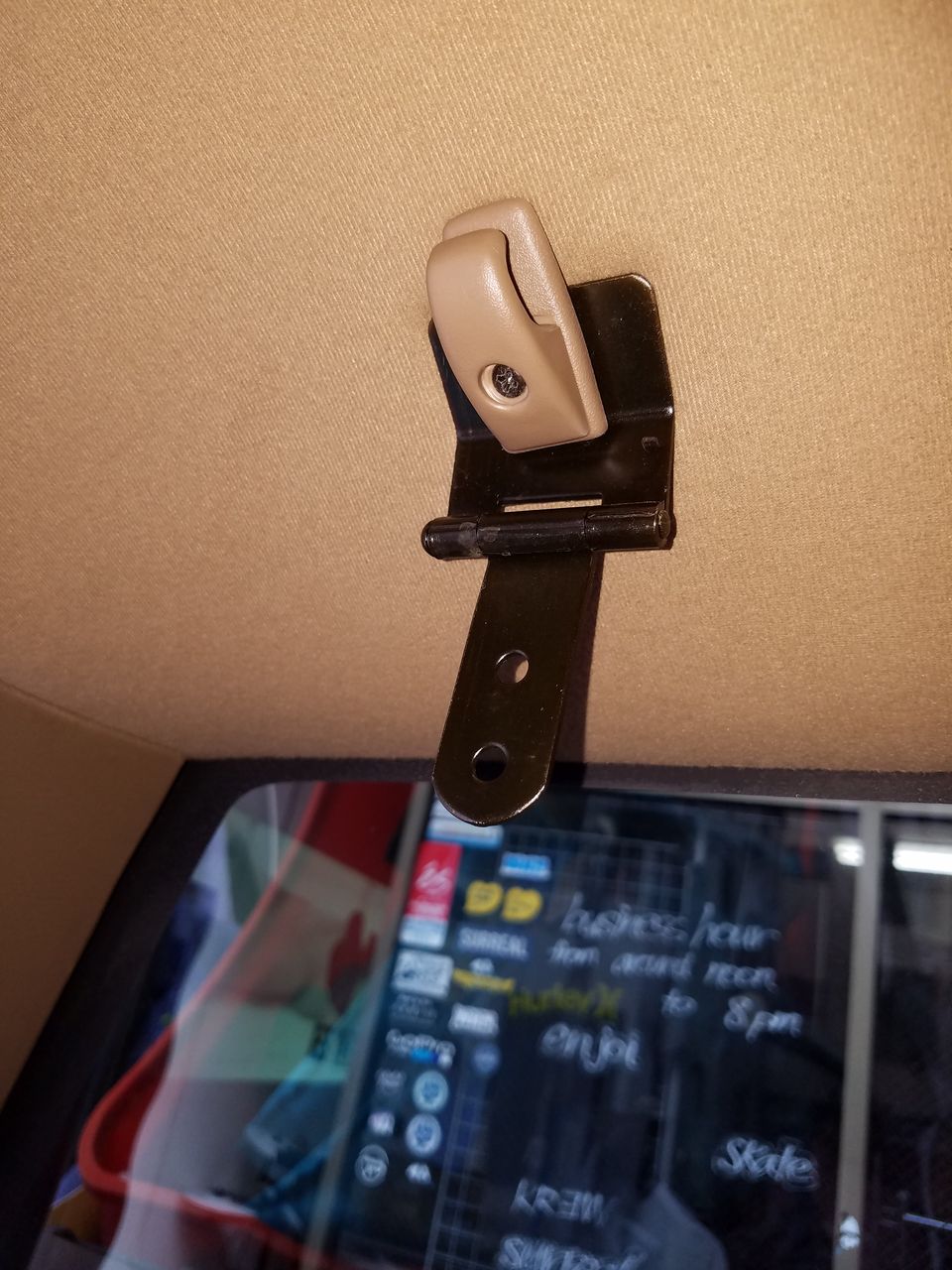

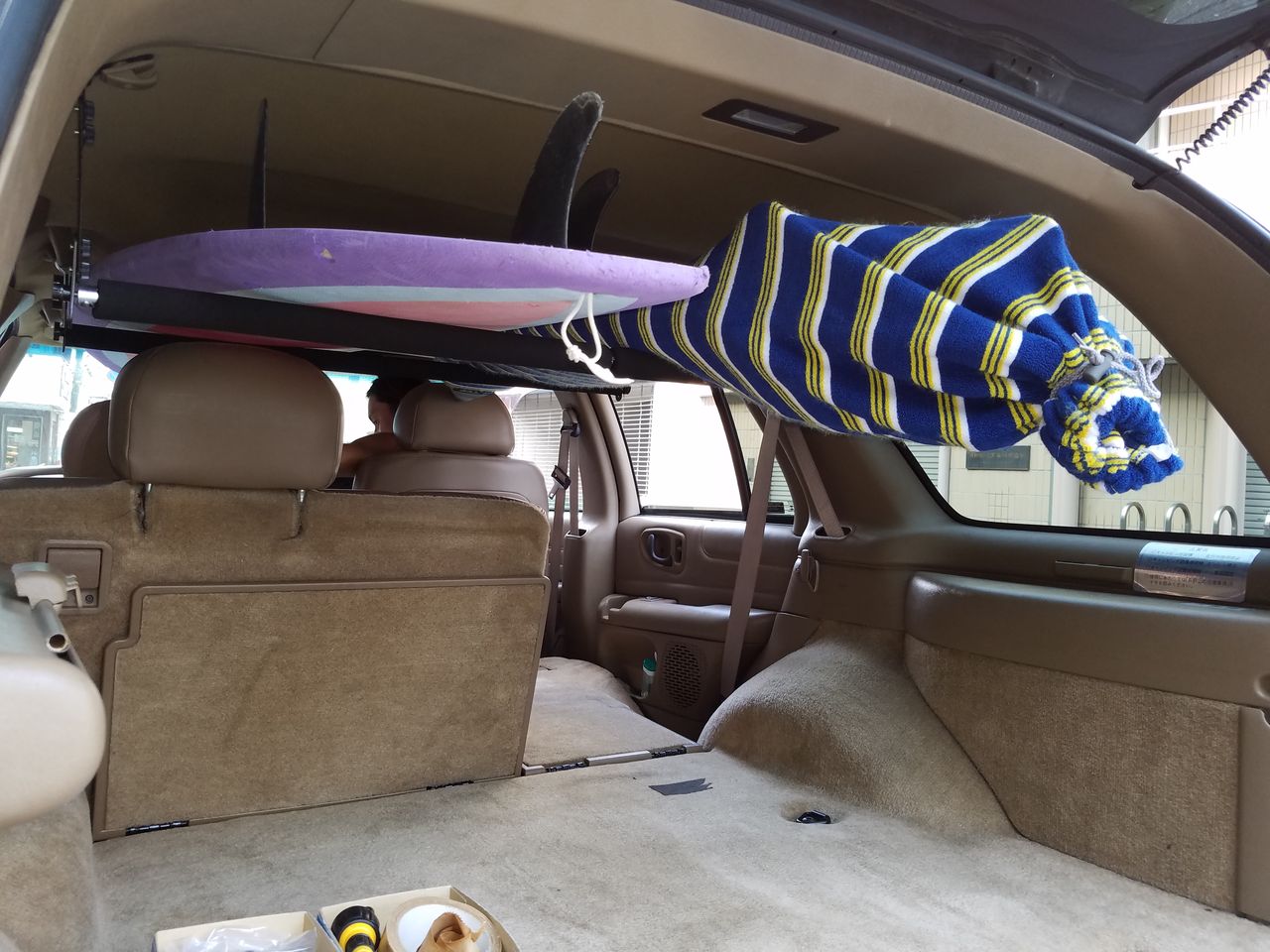

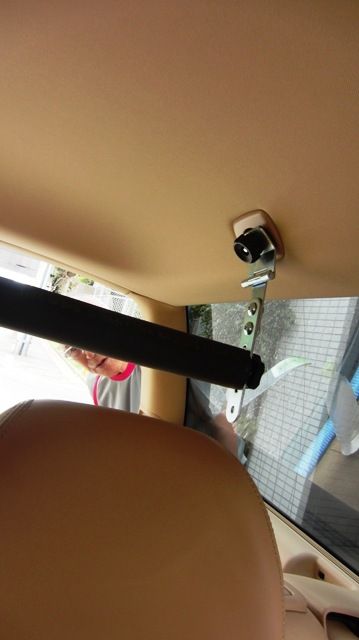

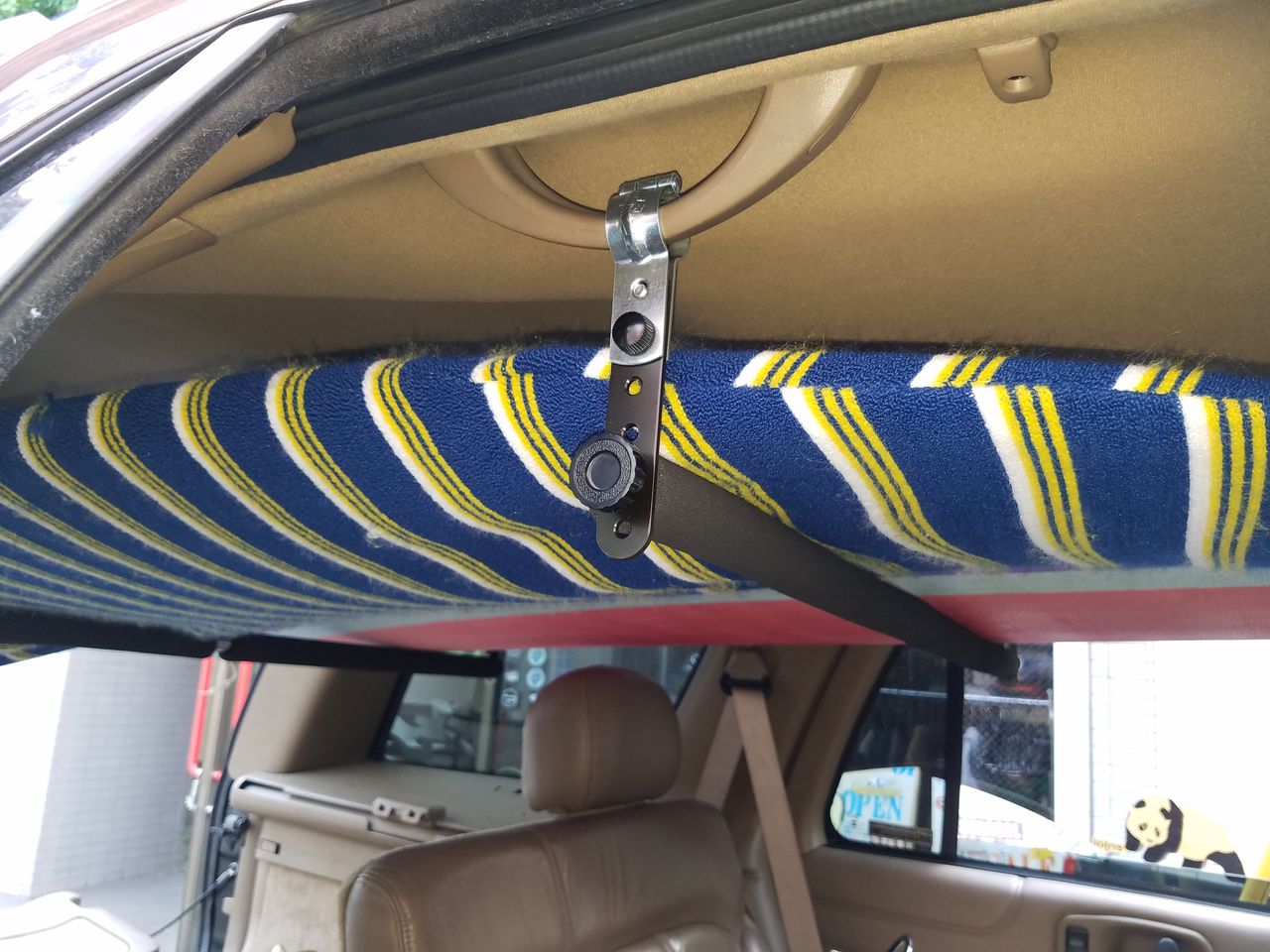

取り付けいたしましたのでご連絡いたします。 まず、後部座席ですが、タホには乗り降りする際に使用する手すりのような物がついており、それにジャストフィットでした!!
荷台部分に関してもハンガーフックがあり、問題ありませんでした。ステーが若干短かったためにキット同梱のステーを継ぎ足し使用しました。

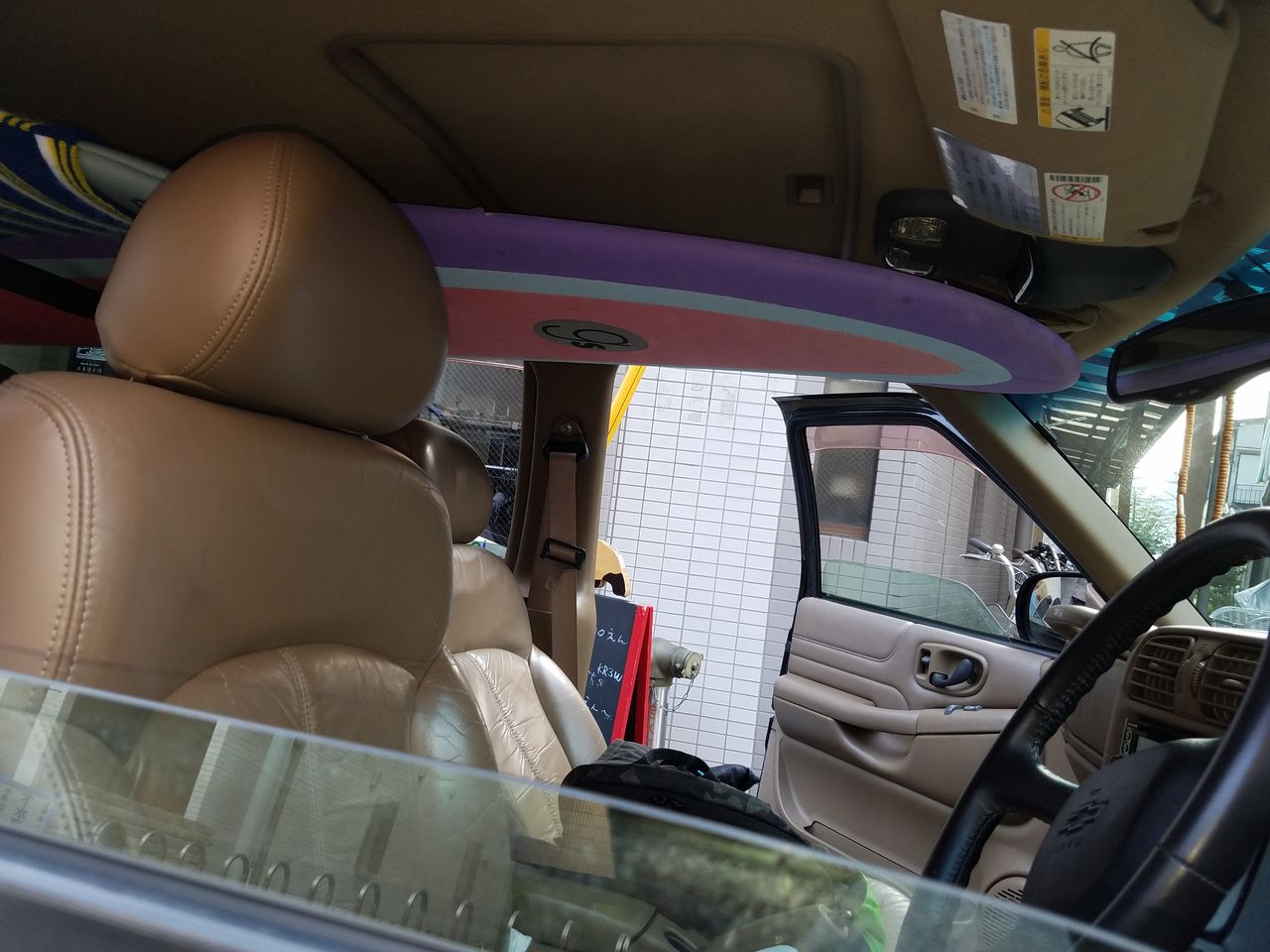

サーフボード(ショート)を載せてもクリアランスが十分ですので後部座席には人も乗れますし、大満足しております。ロングでもおそらく十分スペースは確保できると思います。 ありがとうございました。
ショートボードやスノーボードの積載には6穴ステー+8穴ステー、ロングボード積載には8穴ステー2枚で延長して使用します。

0061 ステー金具ネジ留めタイプと手すり固定金具タイプの組み合わせキット(若年式ハイラックスサーフ、旧ボルボなどに使用可

※ ご注文の際には「シボレータホ 延長ステーは6穴ステー×2枚と8穴ステー×4枚」と備考欄にご記入下さい

シボレーブレーザー
以下のタイプが取付可能です。
0071 幅広ステーターンナット留めタイプ 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

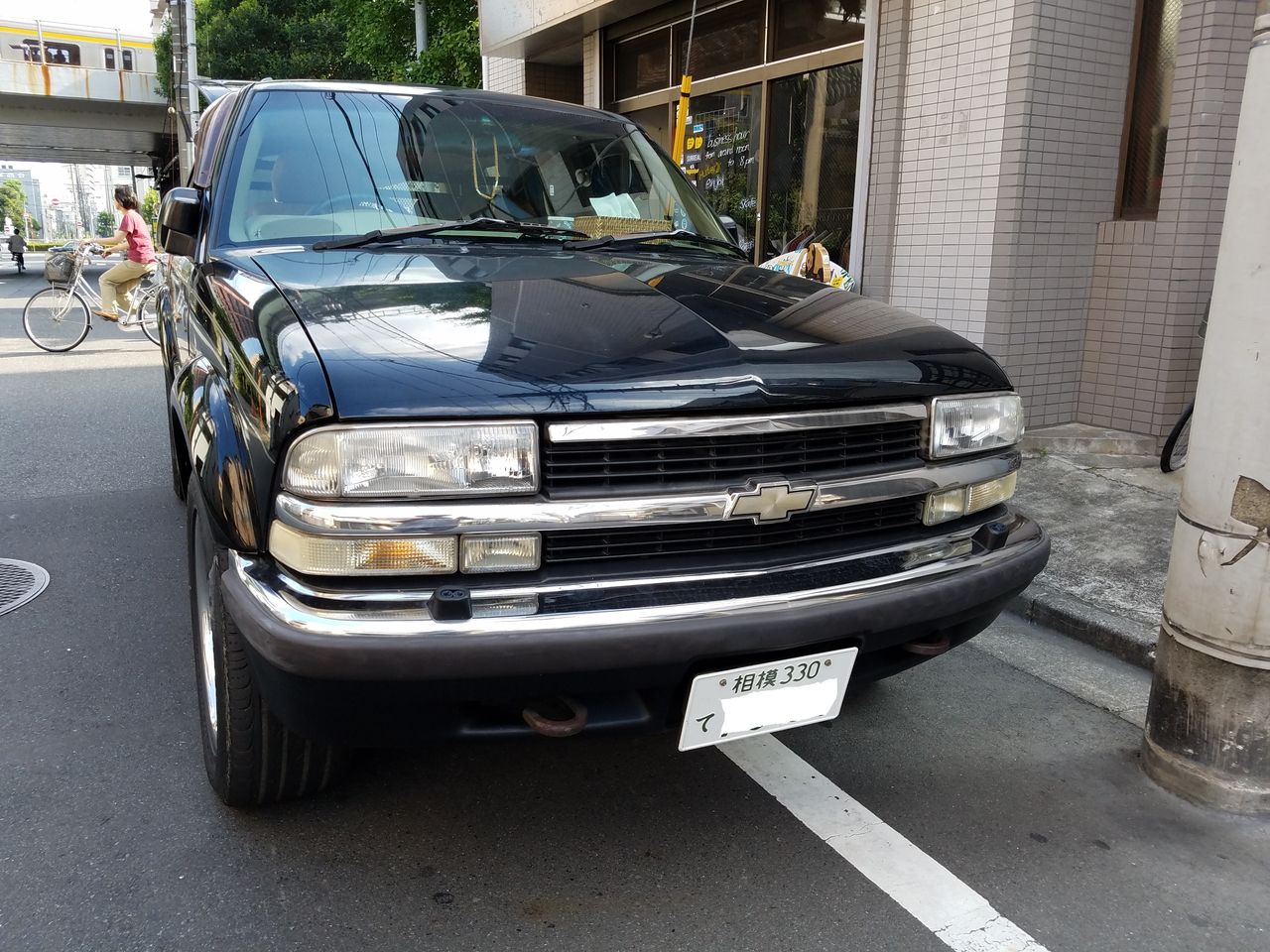

シボレーブレーザー 車内キャリア取付事例

0071 幅広ステーターンナット留めタイプ




ア行 アストラ オメガ ヴィータ
サ行 ザフィーラ シグナム
マ行 メリーバ

アストラ
詳しくはお問い合わせ下さい。


オメガ
オメガの場合、以下のタイプが適合になります。
0285 オペルオメガ 車内キャリア 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

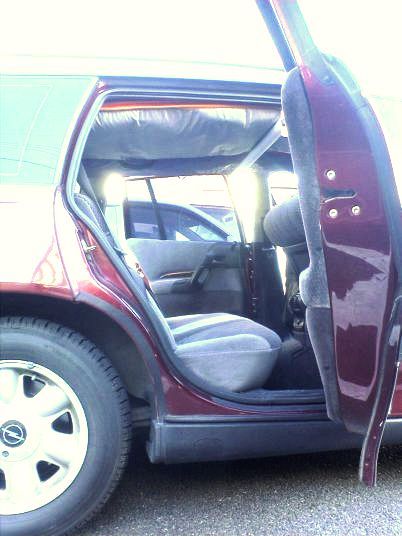

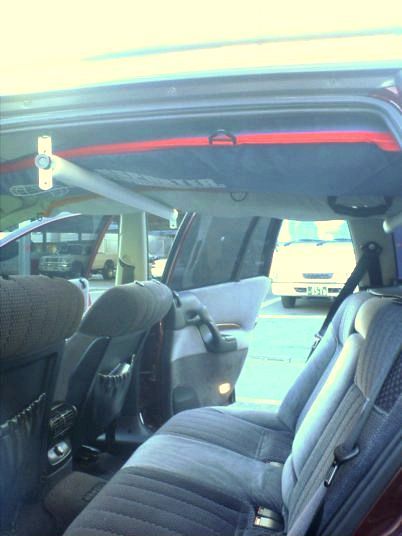

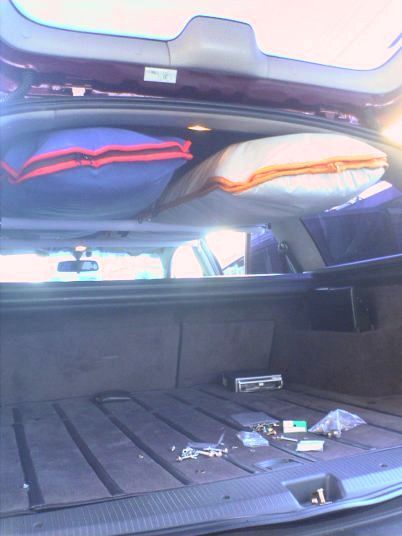

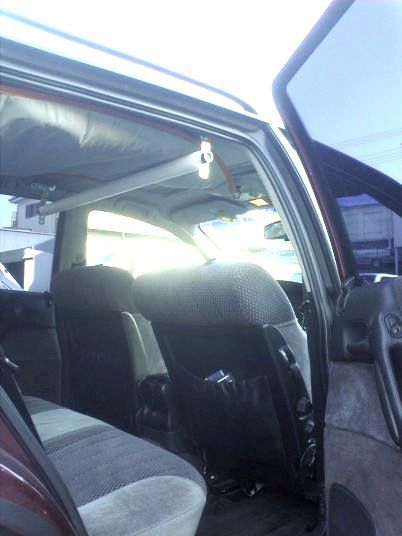

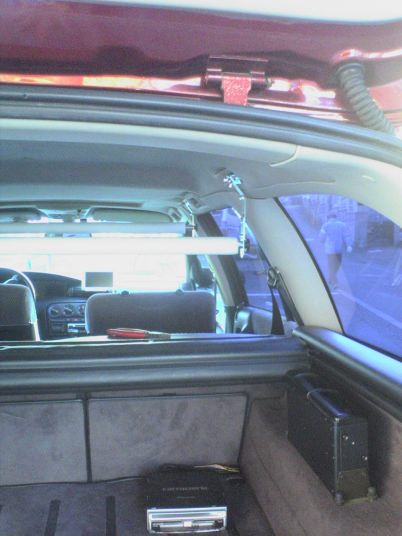

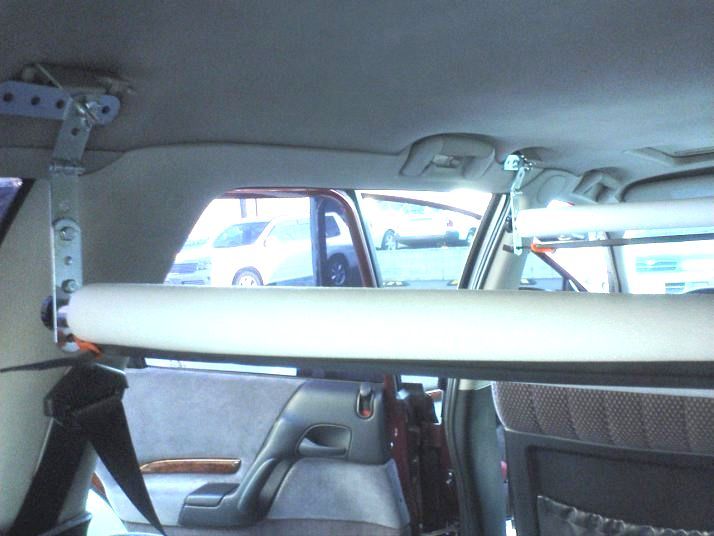

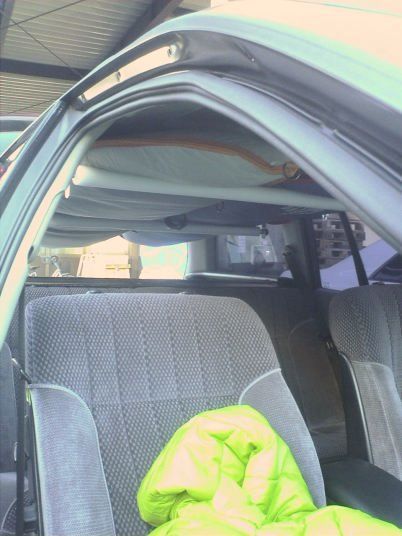

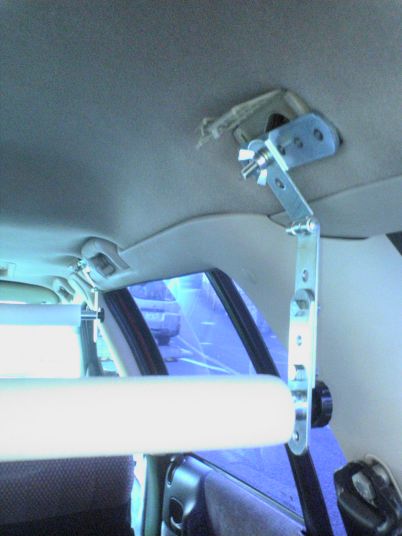

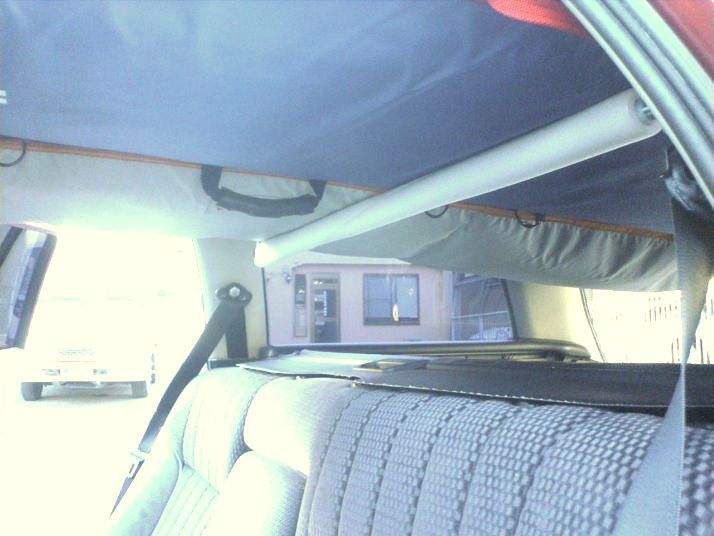

オペルオメガ 車内キャリア

この度はモニターありがとうございました。小岩のUです。
毎週のように北茨城まで高速でカッ飛んでいますものでバックミラーからの視界が覆面パトカー発見に重要なもので気になっていましたが 後方視界もよく見えボードも気にならずばっちりです。
冬は家族子供連れて雪山へスノーボード、年中通してサーフィンと大大活躍です。 ご近所と言う事もありますしこれからもよろしくです。


0285 オペルオメガ 車内キャリア

ヴィータ
詳しくはお問い合わせ下さい。


ザフィーラ
詳しくはお問い合わせ下さい。


シグナム
詳しくはお問い合わせ下さい。


メリーバ
詳しくはお問い合わせ下さい。



英数字 BMW X3 BMW X5 BMW ワゴン
ア行 アウディ アルファロメオ156スポーツワゴン
サ行 ジープ チェロキー
タ行 ダッジラムバン
ハ行 フォルクスワーゲン ヴァナゴン フォルクスワーゲン ゴルフ フォルクスワーゲン トゥーラン
フォルクスワーゲン パサート
ラ行 ルノー カングー レンジローバー

BMW X3
2列目の手すりだけで取り付けられます!
※ ロングボードは、載せられません。
※ 特許申請中
車内スペース優先&取り付けかんたん!
0200 セカンドグリップラック
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

BMW X5
2列目の手すりだけで取り付けられる、新型キャリアができました!
※ ロングボードは、載せられません。
※ 特許申請中
車内スペース優先&取り付けかんたん!
0200 セカンドグリップラック
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

BMW ワゴン
2列目の手すりだけで取り付けられる、新型キャリアができました!
※ ロングボードは、載せられません。
※ 特許申請中
車内スペース優先&取り付けかんたん!
0200 セカンドグリップラック
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

アウディ
詳しくはお問い合わせ下さい。


アルファロメオ156スポーツワゴン
手すりが4つついている場合、以下のタイプが適合になります。
0020【コゾウキット】手すり固定金具式標準タイプ 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

【コゾウキット】手すり固定金具式標準タイプ 取付け事例

取り付け車種ですが、アルファロメオ156スポーツワゴンになります。 天井のハンドルは4つ付いているのですが、幅が90cm程度しか無いため、 ちょっと取り付けに工夫を要するかもしれません。 ボードはファンですが、仮で棒を通して載せてみたので、問題ないと思います。 検索はヤフオクでボードを探していて、偶然見つけました。 以前からボードの積み込みには苦労していて、助手席倒して 2人で前後に座ったりしていましたが、これで解決できれば 非常に助かります。

昨日ご連絡しましたSです。 遅くなりましたが、本日車の写真を撮影しました。 (アルファ156 スポーツワゴン) ファイル1.は90cmの緑の棒を比較として、置いています。 ファイル2.はグリップ部です。普段は上に閉じているタイプです。 撮影時にきちんと計ってみると、天井は幅が90cm以上 あるものの、ハンドグリップ間では90cmを少し切って いました。 先日のメールのように、もし可能であれば90cm以下になるようにして頂けますと助かります。 よろしくお願いいたします。

→この後バーの長さ最短70cmになる様改良いたしました。

0020【コゾウキット手すり固定金具式標準タイプ

クライスラー ジープ・チェロキー Cherokee jeep
現行ジープ・チェロキーの対応キットはありません。
旧ジープ・チェロキーは、以下のタイプが適合になります。
0110【コゾウキット】ピラーガーニッシュ4ヶ所取り付けタイプ 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

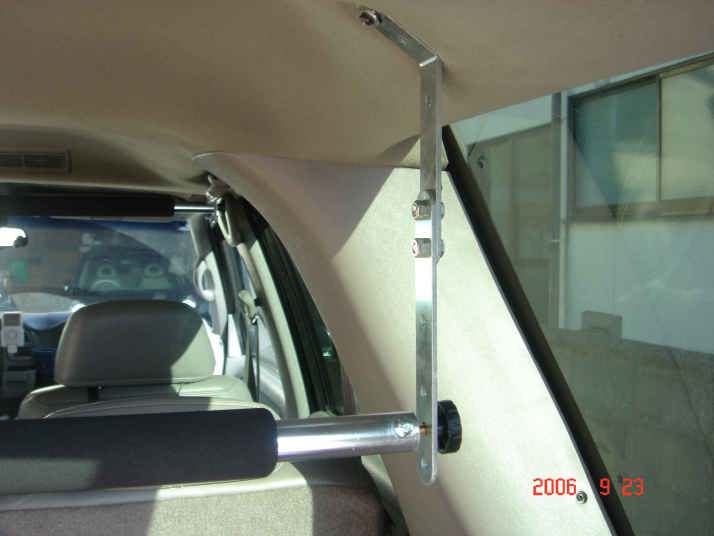

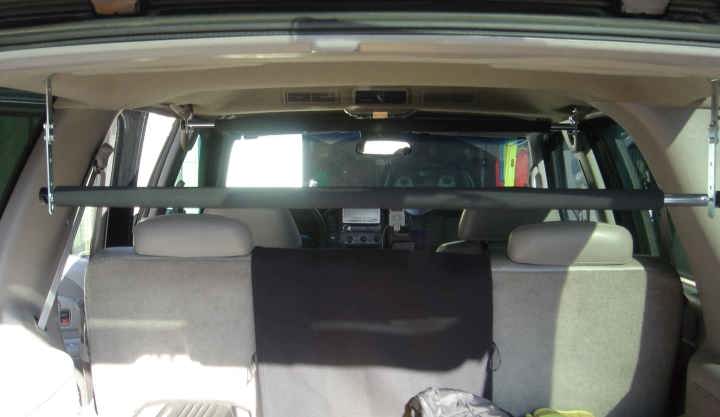

【コゾウキット】ピラーガーニッシュ4ヶ所取り付けタイプ 取付け事例

スノーボード3枚載ります。 サーフボードだとビンディングないので 2列目のヘッドクリアランスはずっと良くなります。 ボディの赤に揃えてハイグレードタイプのパッドを 赤にしましたがすげーかっちょええです。

ピラーガーニッシュ4ヶ所取り付けタイプ

ダッジラムバン
ダッジラムバンの場合、以下のタイプが適合になります。
車内加工が不要です!
3058【CAPキット】ダッジラムバン用取付金具&スライドバーセット
詳しく見る
0061 ステー金具ネジ留めタイプと手すり固定金具タイプの組み合わせキット
※車内加工が必要です。自信のない方は、 カスタムショップにキットを持ち込んで取り付けるか、CAPキットでの取り付けをおすすめします。
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

【CAPキット】ダッジラムバン用 取付金具セット&スライドバーセット 取付事例

DODGE RAM 1999

ショートボードなら3本、ロングボードでも2本余裕で積めます。
付属の延長金具で最大プラス80mmまで頭上クリアランスの調整が可能です。

3058【CAPキット】ダッジラムバン用取付金具&スライドバーセット

ダッジラムバン ステー金具ネジ留めタイプと手すり固定金具タイプの組み合わせキット 取付け参考事例

以下の取付け方法はかなり難しいです。車内装加工に自信のない方は、 カスタムショップにキットを持ち込み取り付けしてもらうか、上記のCAPキットでの取り付けをお勧めします。

車内総革張りで 穴や手すりも全くなく 素人では手に負えないということで カスタマイズをいつも頼んでいる工場に持ち込み車壁穴開け加工してもらいました。
車内は黒で統一されているので、ブラックパッドを3M使いました。 尚且つ車幅もかなりあるので キャリアバーも通常70センチと70センチの組み合わせを 特別に120センチと70センチの組み合わせにしました。


※この実例の場合、スライドバーは通常の70cmの長さの組み合わせでなく特製の1m幅になります

ご注文時備考欄に車種名と合わせて
【ターンナット4個追加、スライドバー1mの組み合わせ合計12,980円で】
とお申し付け下さい。

金額は9,980円+3,000円、合計12,980円になります。
黒パッド3mは付いていますが、黒パッドは別途金額になります。

0061 ステー金具ネジ留めタイプと手すり固定金具タイプの組み合わせキット

フォルクスワーゲン ヴァナゴン
現状、取り付け不可です。

フォルクスワーゲン ゴルフ
以下のタイプが適合になります。
0289【コゾウキット】VWゴルフ 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

フォルクスワーゲン トゥーラン
※ 東京都江東区亀戸にある弊社店舗までお車持ち込みでご来店時のみ、取り付け可否をご案内できます。
詳しくはお問い合わせ下さい。


フォルクスワーゲン パサート
以下のタイプが適合になります。
0294【コゾウキット】VWパサート 車内キャリア 詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

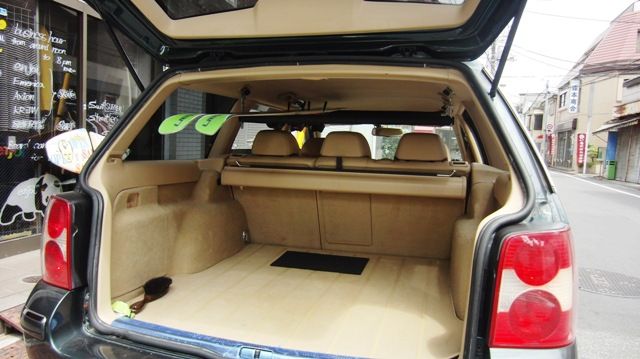

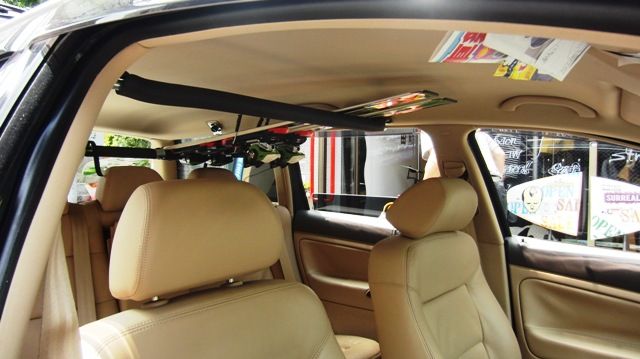

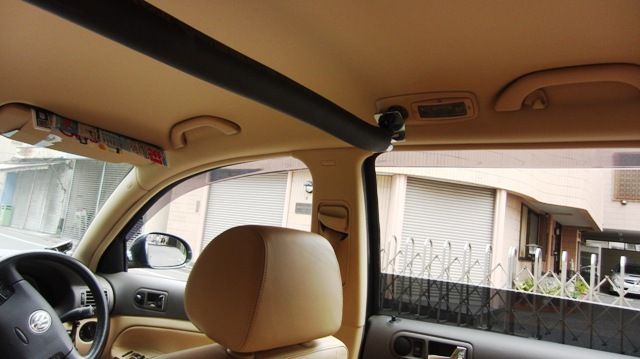

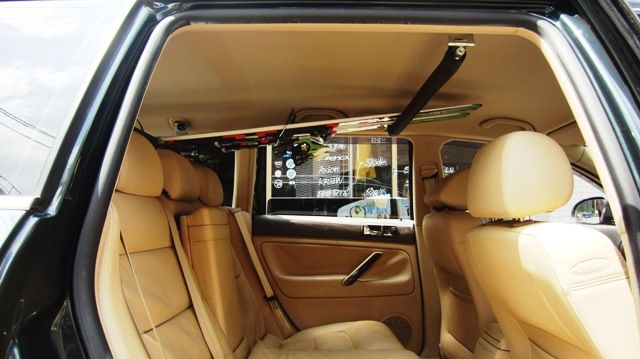

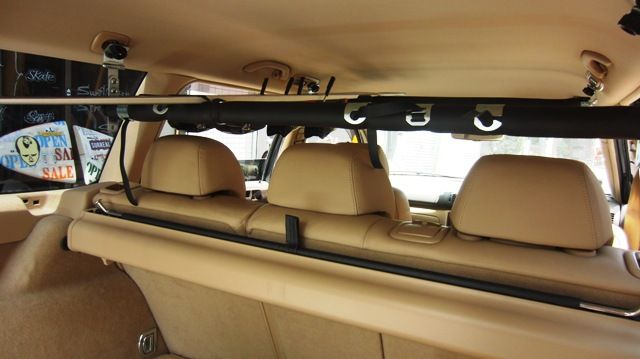

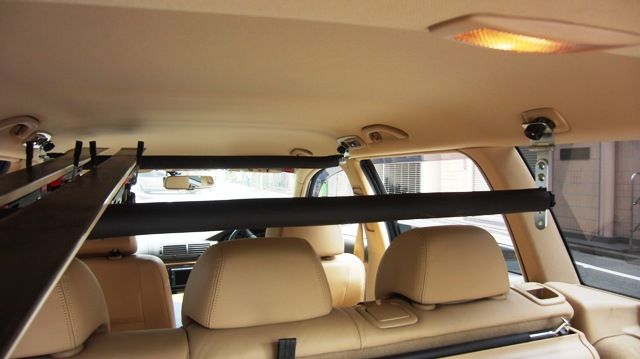

フォルクスワーゲン パサート 車内キャリア取付事例

0294【コゾウキット】VWパサート 車内キャリア

ルノー カングー
以下のタイプで取付可能です。型式によってキットが異なりますので、ご注意下さい。
現行のカングーならこちらです!
0278 カングー 車内キャリア
詳しく見る
旧カングーはこちらになります!
0277 旧カングー 車内キャリア
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり

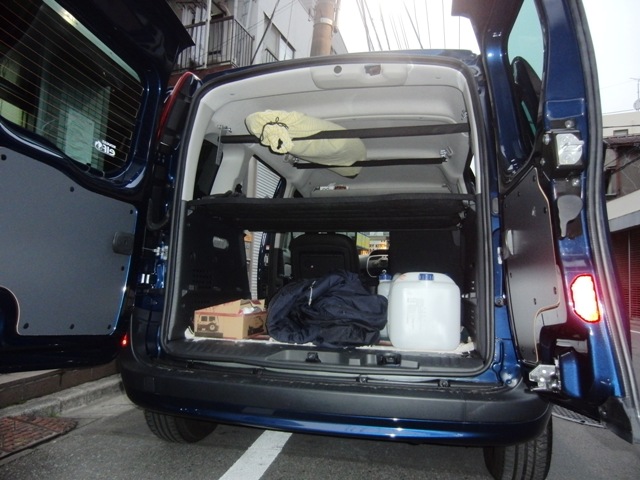

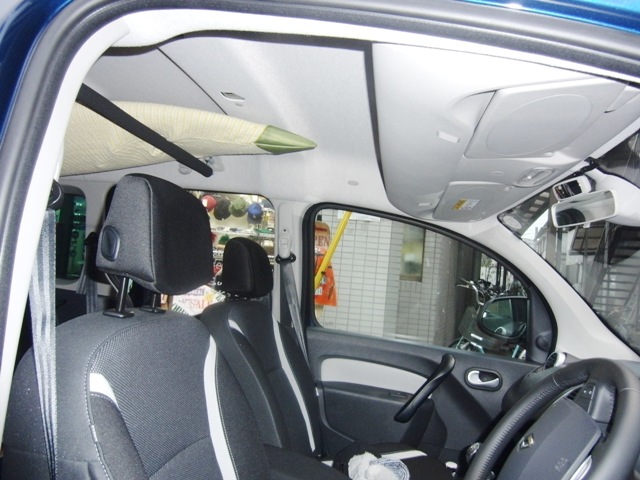

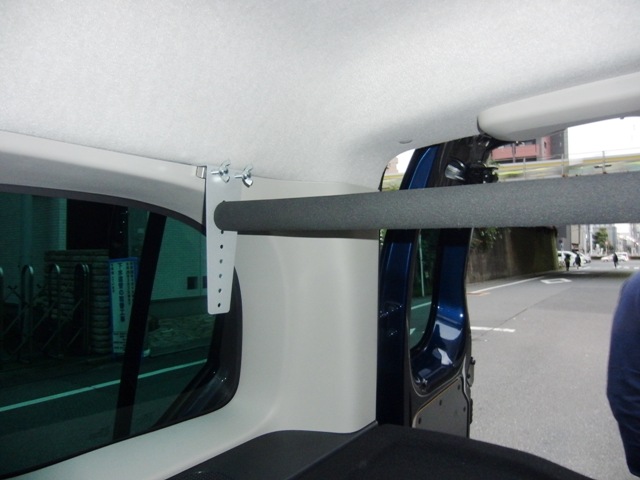

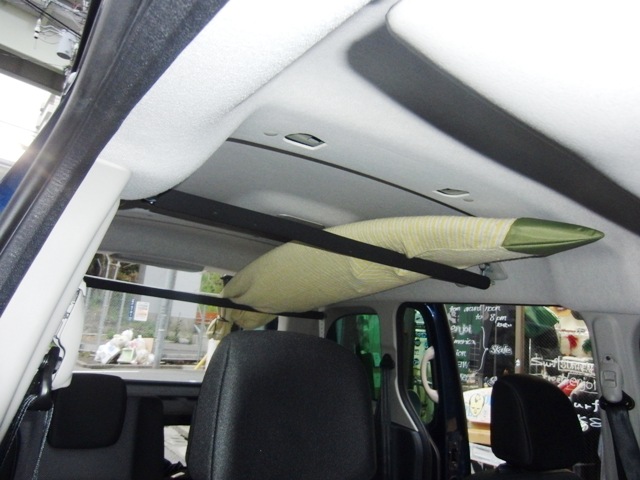

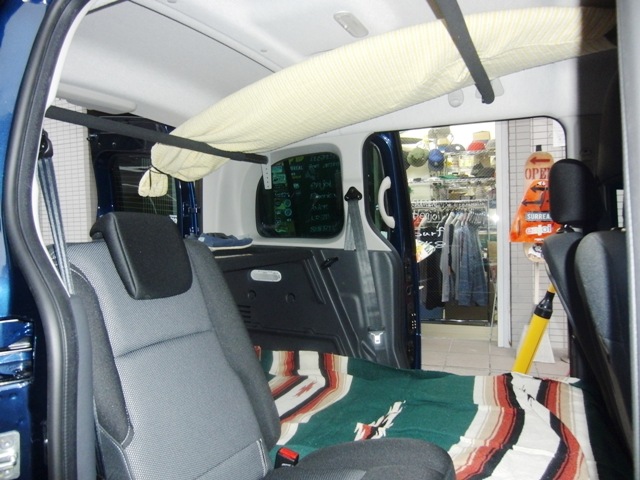

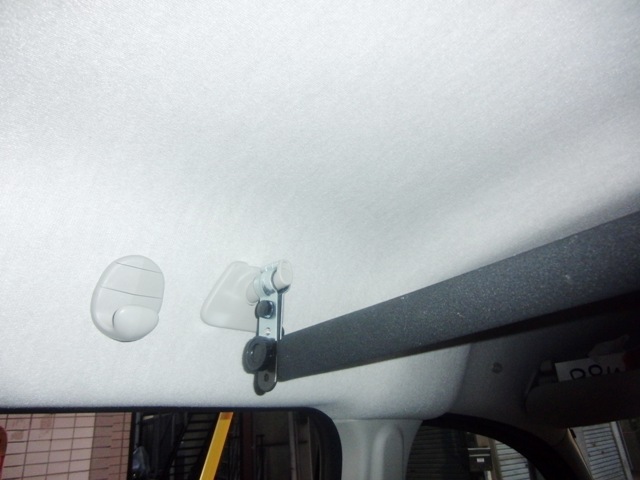

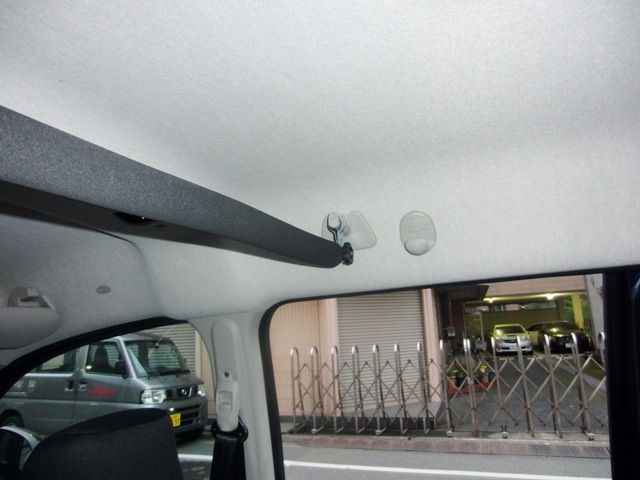

現行カングー 車内キャリア 取付け事例


0278 カングー 車内キャリア

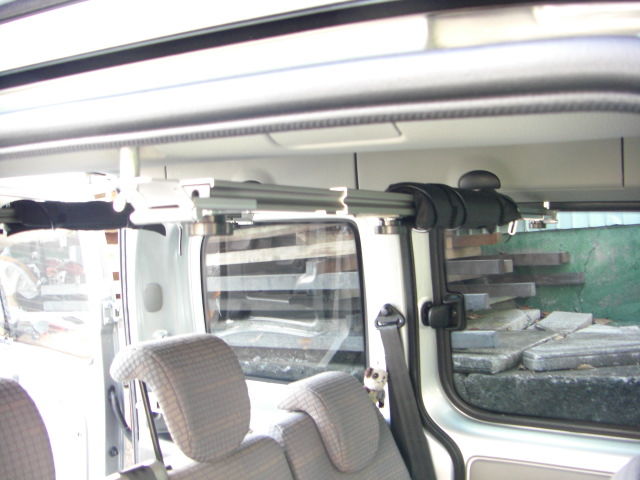

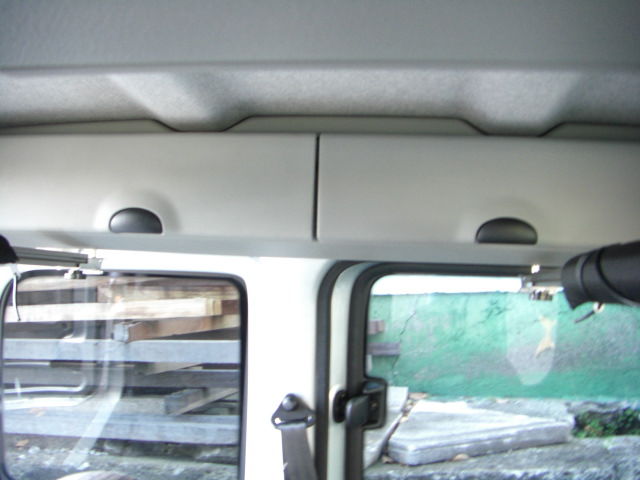

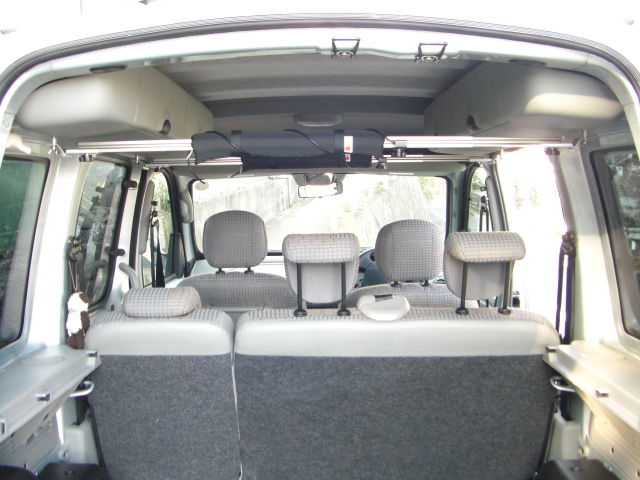

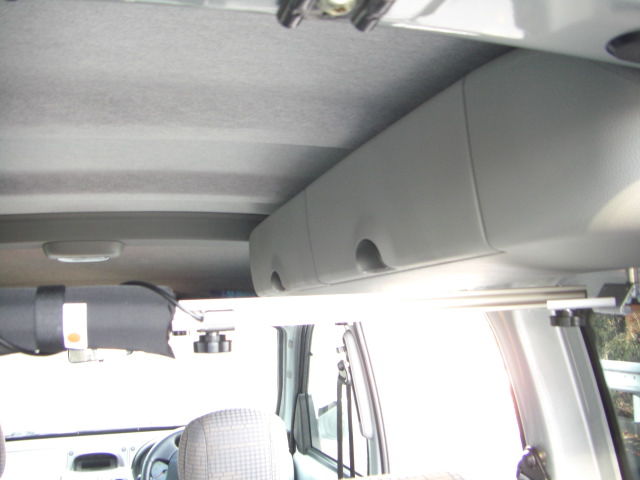

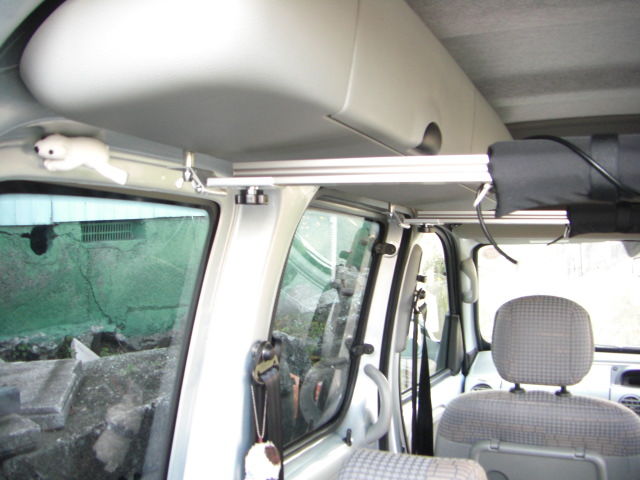

旧カングー 車内キャリア 取付け事例

0277 旧カングー 車内キャリア

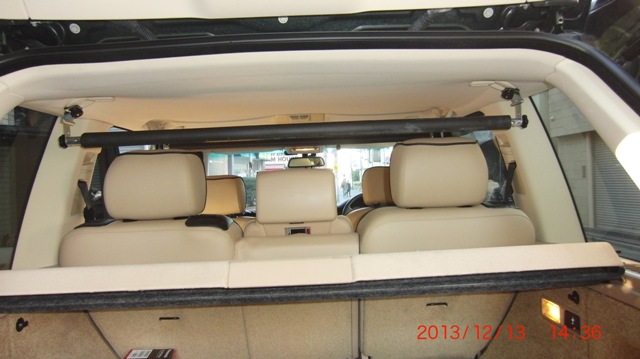

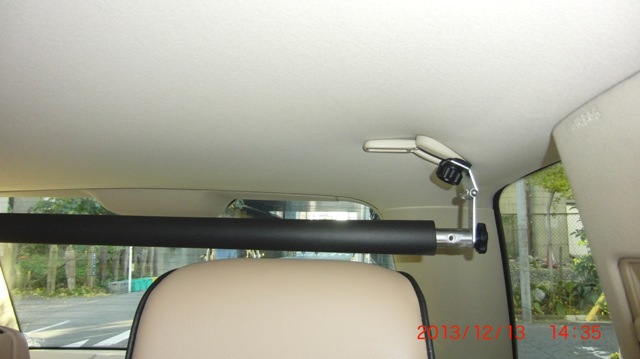

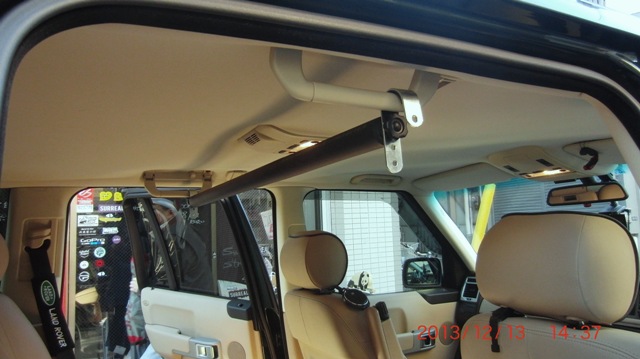

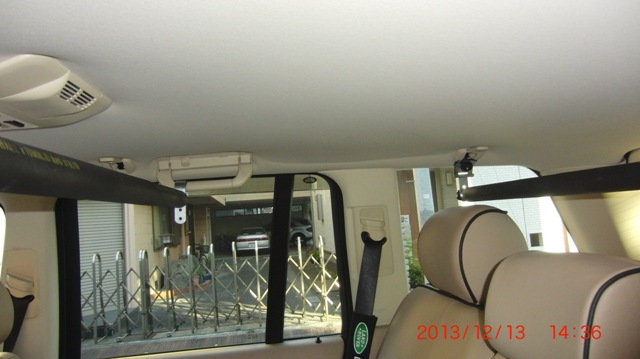

レンジローバー
※ お車持ち込みでご来店時のみ、取り付け可否をご案内できます。
詳しくはお問い合わせ下さい。




2列目の手すりだけで取り付けられる、新型キャリアができました!
※ ロングボードは、載せられません。
※ 特許申請中
車内スペース優先&取り付けかんたん!
0200 セカンドグリップラック
詳しく見る
=工具不要 =ドライバー等使用 =穴開け拡張加工あり
